Inspektion ausgehend vom Hauptkanal mit dem Satellitensystem LISY 4 der neuesten Generation unter anspruchsvollen Einsatzbedingungen.
LISY inspiziert vom Hauptkanal aus
Beteiligte Systeme und Technologien
- Satellitensystem LISY mit LIFT, Trichtern und Ei-Profil-Lafetten
Auftrag
Schweinfurt ist eine kreisfreie Stadt in Unterfranken mit mehr als 54.000 Einwohnern. Jeden Tag fallen dort ca. 20.000 m³ Abwasser an. Die Stadtentwässerung Schweinfurt ist seit 1996 Eigenbetrieb der Stadt Schweinfurt. Sie beauftragte Schnurrer Kanaltechnik aus Weiden mit der Inspektion von insgesamt 27 km Hauptkanal in den Rohrdimensionen von DN 150 bis DN 2800. Die Sondergrößen und Großprofile (Eiprofil von 700/1050 bis 1500/2250 und Sonderprofil von 500/962 bis 1029/1800) erstrecken sich über vier Kilometer.

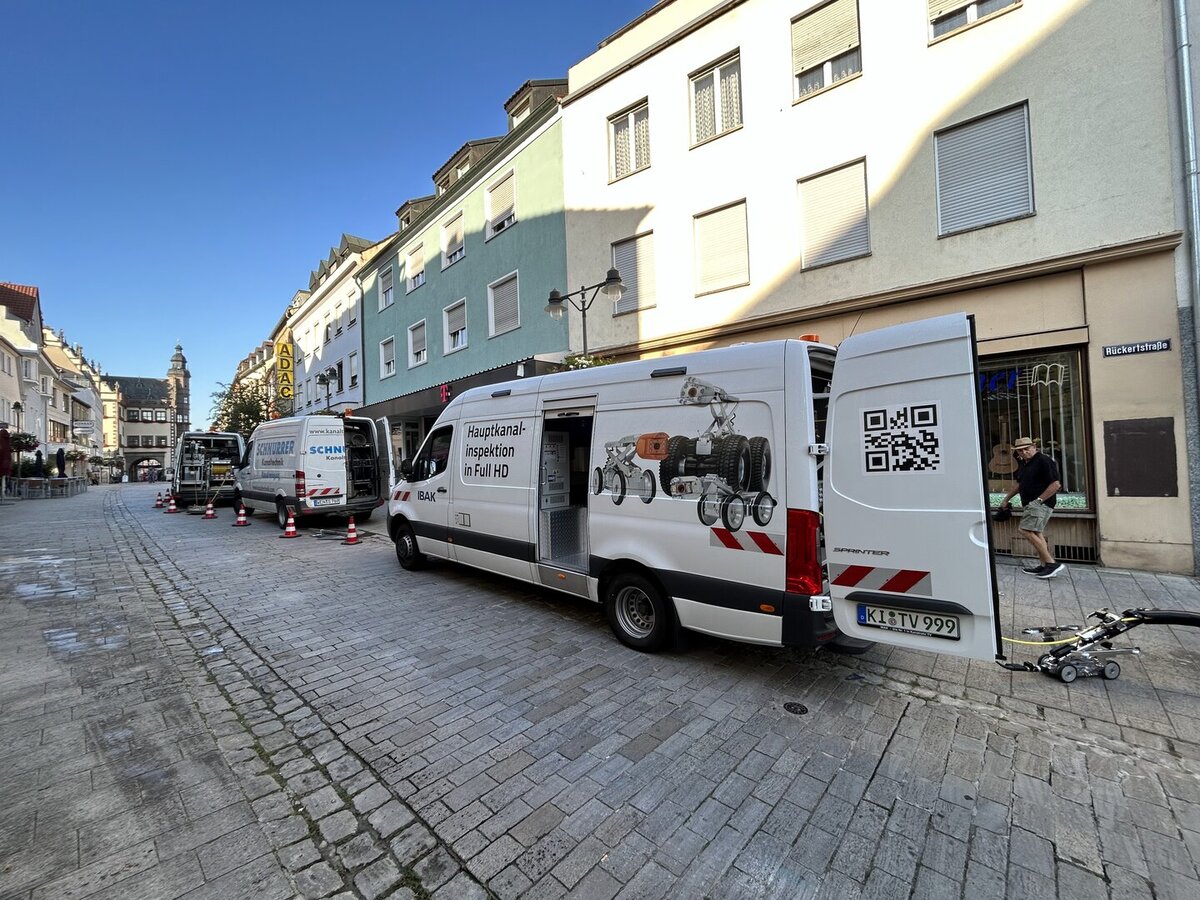

Die Rückertstraße in der Altstadt muss in der Mitte einen neuen Belag erhalten, da dieser Bereich starken Belastung ausgesetzt ist: Rund 145 Busse rollen Tag für Tag über das Pflaster. Auch in der Fußgängerzone stehen eventuell Sanierungen an. Aus diesem Grund benötigte die Stadtentwässerung Schweinfurt für die weitere Planung die TV-Inspektion zeitnah und priorisierte entsprechend den darunter befindlichen Hauptkanal mit einer Länge von 325 Meter. So begann Schnurrer die Kanalinspektion mit den sieben Haltungen im gemauerten Ei-Profil der Rohrdimension DN 800/1200.
Herausforderung
"Die Haltungen befinden sich unmittelbar an einem Pumpwerk, das etwa alle 10 Minuten einschaltet. Damit haben wir immer wieder mit hoher Geschwindigkeit fließendes Abwasser während des Einsatzes", erklärt Inspekteur Rudolf Ambrosch. "Bei einer Absperrung hätten wir höchstens für eine Stunde arbeiten können und danach eine halbe Stunde warten müssen. Das wäre nicht effizient", so der Schnurrer-Mitarbeiter weiter. Ohnehin war ein zügiges Arbeiten gefordert, um den Linienbus- und weiteren Straßenverkehr nicht zu beeinträchtigen und die Inspektionsdaten als Planungsgrundlage zeitnah bereitzustellen. "Auf der Strecke sind in den Anschlussleitungen viele schwierige 90 Grad Bögen verbaut, weil der öffentliche Kanal vor Jahren tiefer gelegt wurde. Teilweise gehen die Bögen sogar über 90 Grad nach oben, verlaufen dort etwa 3 Meter auf dem Niveau und gehen dann wieder in die Waagerechte, damit sie wieder auf die alte Leitung kommen.", erläutert Peter Kreinhöfner, zuständiger Ingenieur bei Schnurrer. Vor diesem Hintergrund sei die Bogengängigkeit eine zentrale Anforderung an das eingesetzte System.
Lösung

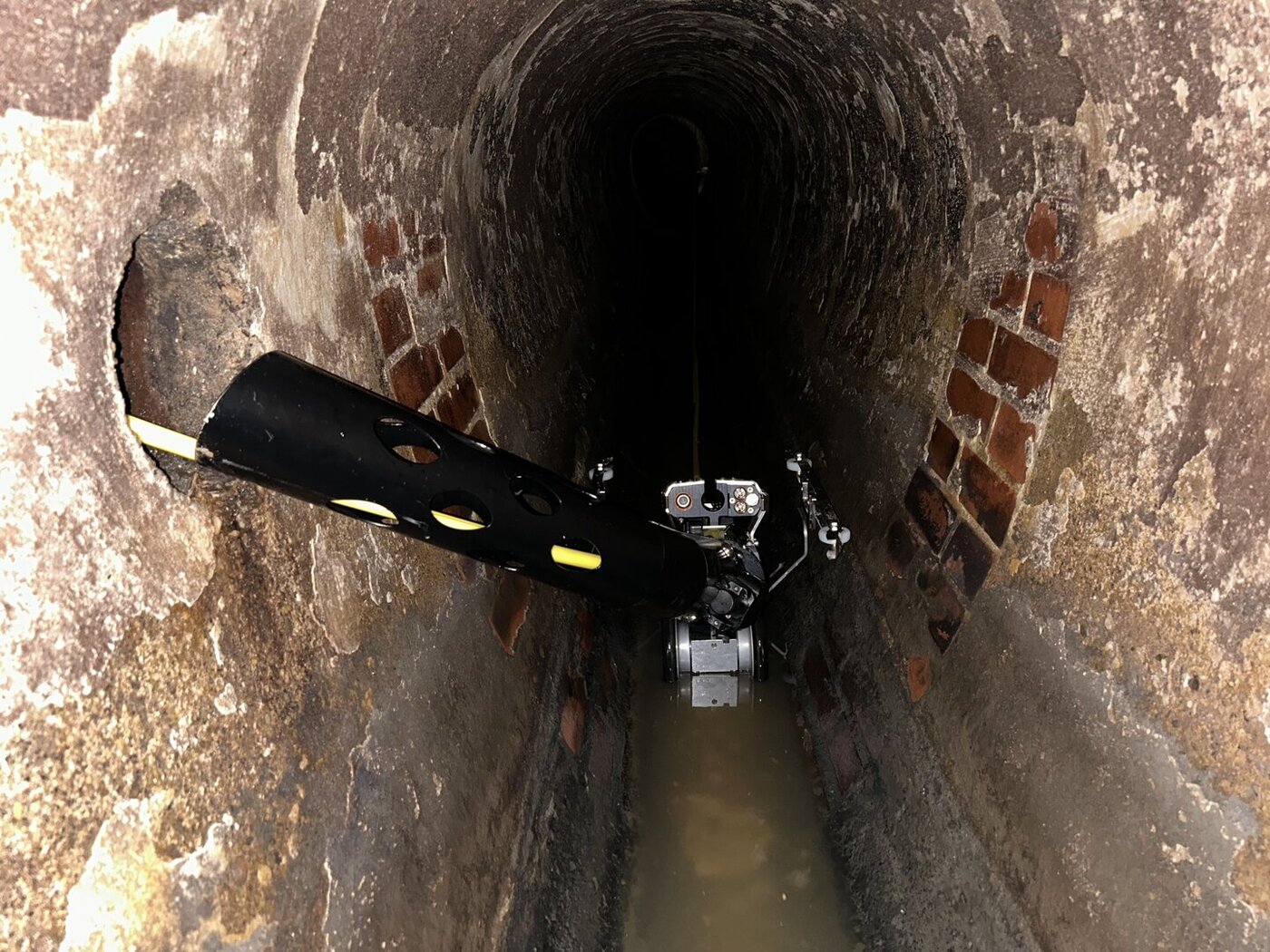

Den Einsatzbereich bis DN 2000 realisierte IBAK unter anderem durch ein neues Trichterkonzept, den LateralGuides, sowie durch den Lift und eine elegante Einfädelkurve, die den Schiebestab optimal führt. Dies kam in Schweinfurt bei herausfordernden Bedingungen ausführlich zum Einsatz. Im Verlauf der 325 Metern wurden 54 Anschlüsse in den Rohrdimensionen DN 150 bis DN 200 mit der ORION vom Hauptkanal ausgehend untersucht. Die Anschlussleitungen lagen hauptsächlich im 10-Uhr- und 2-Uhr-Bereich. "Ein Teil der Inspektion wurde mit unserer LISY im Spülbetrieb durchgeführt; den größeren Anteil haben wir mit der LISY 4 im Schiebebetrieb inspiziert", berichtet Ambrosch.
Ergebnis

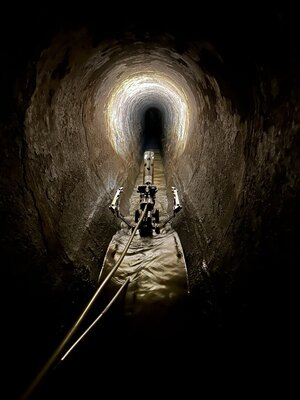

Die LISY 4 konnte mit LIFT, Trichter und Ei-Profil-Lafetten vollständig aufgebaut in den Kanal gelassen werden. Über die Kontrollkamera war die genaue Position der ORION 3 HD einzusehen und unterstützte Ambrosch damit beim Einfädeln und Vorschieben der Inspektionskamera. "Wir konnten einen deutlichen Unterschied zu unserer bestehenden Anlage feststellen: Mit der LISY 4 steht der Trichter auch bei schwierigen Bedingungen im Rohr stabil." Der Schiebestab konnte kontrollierter in den Anschluss geführt werden. Dies wird durch eine harmonische Gesamtkurve von der Rohrsohle bis in den Seitenanschluss erreicht. Durch diesen harmonischen Verlauf wird der Schiebestab optimal geführt, sodass die Vortriebskraft nahezu komplett für den Vortrieb in den Seitenanschluss übrigbleibt. Das belegt dieser Praxiseinsatz deutlich: "Es ging wirklich super. Ich war sehr überrascht, wie weit wir da reingekommen sind. Wir sind weitergekommen als mit unserer LISY mit Einspülen. Teilweise sind wir trotz der 90 Grad Bögen bis 20 Meter reingekommen. Das hätte ich mit der alten Anlage ohne Spülen bei diesen Einsatzbedingungen nie und nimmer geschafft", konstatiert der erfahrene Inspekteur.
Überzeugt hat vor allem, dass der Drehantrieb, mit dem der Trichter an die Anschlussöffnung geschwenkt wird, den Trichter aktiv auf der Position hält. Es konnten mit der LISY 4 ohne Spülen Untersuchungslängen von bis 22 Metern erreicht werden, wobei 90-Grad-Bögen zu bewältigen waren. Trotz schwieriger Einsatzbedingungen - wie mit hoher Geschwindigkeit fließendes Wasser - bestand zu keiner Zeit Kippgefahr. Im direkten Vergleich stellte sich für Schnurrer heraus, dass mit der LISY 4 zügiger gearbeitet werden konnte.
Unternehmensvorstellung
Seit 2010 ist Schnurrer Kanaltechnik als eigenständige Firma aus der Josef Schnurrer GmbH & Co. KG, einem Produzenten von Betonrohren, Beton- und Stahlbetonfertigteilen, ausgegliedert. Mit 15 Mitarbeitern auf der Baustelle deckt das Unternehmen in etwa gleichverteilt die beiden Bereiche Kanalinspektion und Kanalsanierung ab. Im Büro sind weitere fünf Mitarbeiterinnen und Mitarbeiter beschäftigt. Rudolf Ambrosch ist seit über 10 Jahren bei Schnurrer als Inspekteur tätig.
Der gelernte Beton- und Stahlbetonbauer bereut nicht, in die Kanalinspektionsbranche gewechselt zu haben: "Nur im Büro sitzen, wäre nicht meins gewesen. Als Inspekteur ist es abwechslungsreich: man ist mal drinnen und mal draußen". Der 63-jährige macht sich Gedanken über den Nachwuchs für diesen Beruf: "Die Aufgabe wird komplexer, man darf keine Scheu vor dem Umgang mit Software haben, und trotz allem was es Neues gibt, braucht man ein Auge für Proportionen und die Bereitschaft, sich auch mal schmutzig zu machen. Die Arbeit hat sich gewandelt, man steigt heute längst nicht mehr so oft in den Schacht ein, wie früher. Es gibt aber nach wie vor Situationen, in denen dies nötig ist." Schnurrer bildet zur Fachkraft für Rohr-, Kanal- und Industrieservice aus und ist zudem auf der Suche nach Teamverstärkung; auch Quereinsteiger sind willkommen. Das neue Teammitglied kann dann den weiteren Verlauf des interessanten Projekts in Schweinfurt aktiv begleiten. Sicher ist bereits, dass die neuste Generation der LISY dabei sein wird: Nach diesem erfolgreichen Probeeinsatz entschied sich Schnurrer die LISY 4 anzuschaffen und diesen sowie viele weitere Aufträge damit optimal abzuwickeln.
