Rohrverlaufmessung in Hauptkanälen und verzweigten Abwasserleitungen
Bei komplexen und verzweigten Leitungsverläufen ist die genaue Kenntnis über die tatsächliche Verlaufs- und Lagedarstellung eine wichtige Voraussetzung für die Instandhaltung und die exakte Schadenslokalisierung.

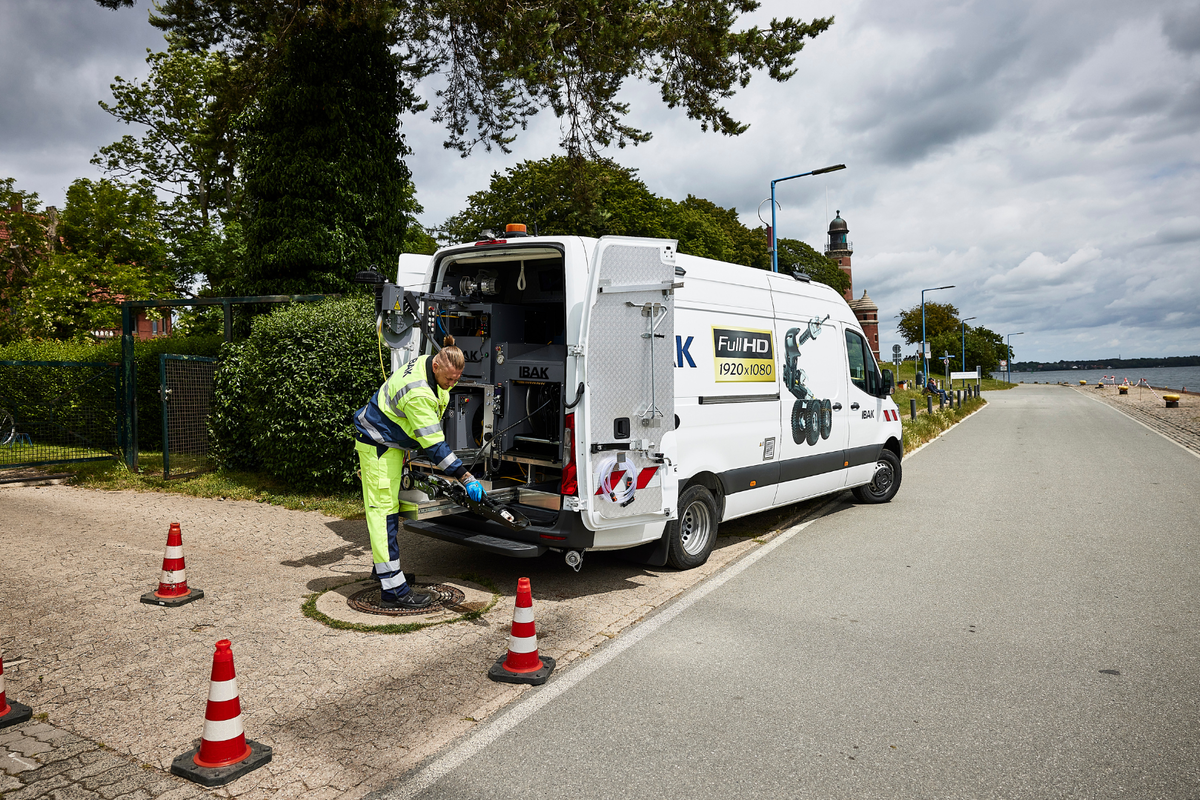

Die Rohrverlaufsmessung wird im gleichen Arbeitsschritt mit der Inspektion über einen in der Kamera integrierten 3D-Sensor automatisch aufgezeichnet und die xyz-Koordinaten bestimmt.
Mit einer zusätzlichen Hydrostatischen Höhenmessung kann die Höhe zentimetergenau bestimmt und die Daten der z-Achse verifiziert werden.
Ideale Einsatzbereiche für die 3D-GeoSense-Rohrverlaufsmessung und Lagebestimmung
- Lage- und Verlaufsvermessung in Hauptkanälen und verzweigten Abwasserleitungen
- Erstellung und Vervollständigung von Kanalnetzdaten
- Darstellung der Rohrverlaufsgeometrie in xyz-Koordinaten
Höhenunterschiede präzise messen
Die Hydrostatische Höhenmessung ist ein von IBAK entwickeltes und in der Praxis bewährtes System zur Feststellung von Höhenpunkten zur Verifizierung der Leitungsverläufe.
Es ist eine ideale Ergänzung für die gesamtheitliche Erfassung und Vermessung von Leitungen im Rohrnetz zusätzlich zur 3D-GeoSense-Verlaufsmessung.
Entscheidende Vorteile der Rohrverlaufsmessung
- Präzision: Geodätische Erfassung der Lage als Grundlage für alle werterhaltenden Leistungen rund um die Instandhaltung
- Effizienz: Die Inspektion mit der Vermessung im gleichen Arbeitsschritt spart Zeit und Kosten
- Flexibilität: Die Vermessungsleistung wird sowohl im Fahr-, Schiebe- als auch im Spülbetrieb realitätsgetreu erbracht
- Reaktionsschnelligkeit: Die Sensordaten werden in Echtzeit visualisiert und dynamisch direkt in die Netzgrafik übertragen
- Einfachheit: Die Bedienung, Datenverarbeitung und -weitergabe erfolgt prozesssicher und schnittstellenkonform
Rohrverlaufsmessung mit IKAS evolution
Die Softwareplattform kann bedarfsgerecht um die Funktion der 3D-GeoSense Rohrverlaufsmessung erweitert werden. Zusammen mit den erforderlichen MAP-Komponenten wird die Darstellung der Verlaufsmessung kartografisch und in Echtzeit möglich.
