Bei der Inspektion des Kanalnetzes wurde für ein gesamtheitliches Sanierungskonzept nicht nur der Zustand der Haupt- und Anschlussleitungen ermittelt, sondern auch deren Rohrverlauf mit Breiten-, Längen- und Höhenangaben (xyz-Koordinaten) vermessen.
3D-Rohrverlaufsmessung in der Praxis
In Zimmerschied, einer von 19 Ortslagen der Verbandsgemeinde Nassau mit 100 Einwohnern, wurde das umfangreiche Projekt gestartet.
Beteiligte Systeme und Technologien
Herausforderung
Über die Kanalisation des am Südhang des Westerwaldes auf einer Höhe von 460 m über NN gelegenen kleinen Ortes Zimmerschied waren bisher lediglich analoge Bestandspläne vorhanden. Die Dokumentation bezog sich größtenteils auf die Hauptleitungen im öffentlichen Bereich, die durch die Vermessung der Schachtbauwerke und Kamerainspektion in ihrer Lage relativ gut bekannt waren. Über die Anzahl, Zustand und Lage der Anschlussleitungen lagen in den Bauarchiven keine Angaben vor.
Lösung

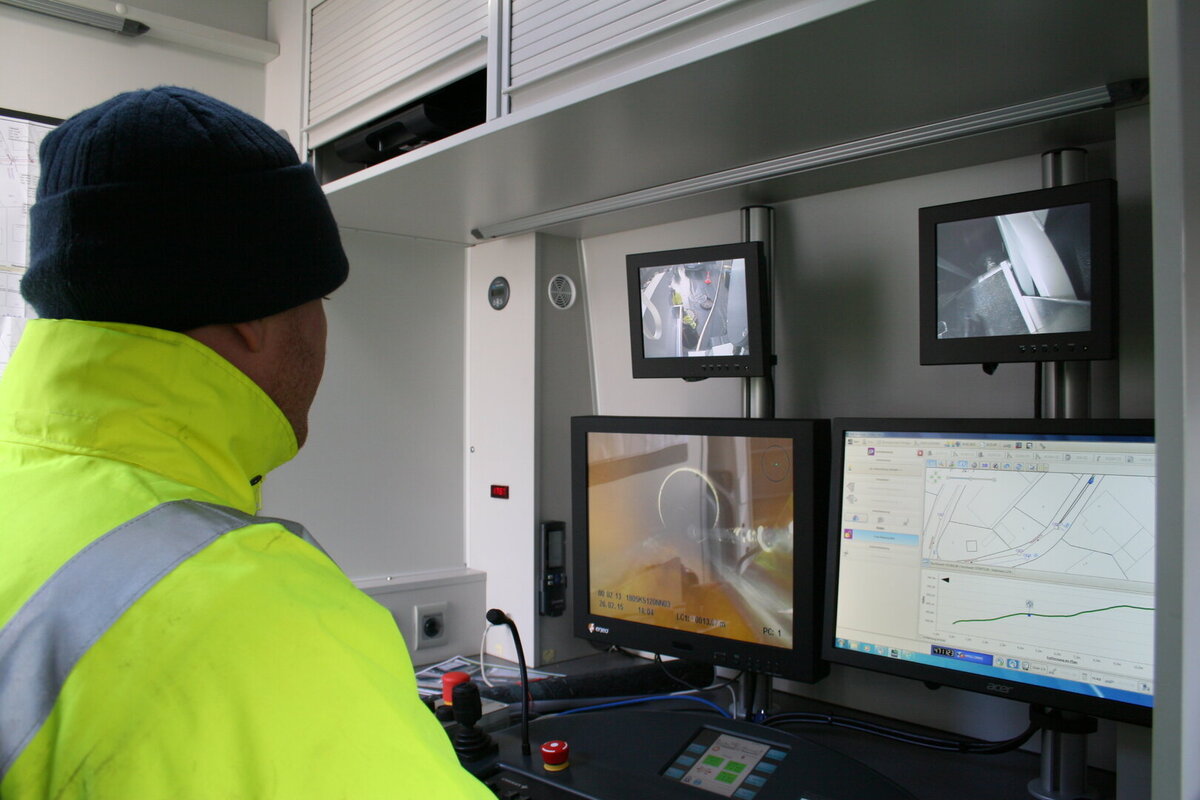

Ausgehend vom Hauptkanal wurden mit dem lateralen Inspektions- und Vermessungssystem 3D-GeoSense die Untersuchung und Aufzeichnung des Rohrverlaufs in nur einem Arbeitsgang vorgenommen. Bei Bedarf wurde das Ergebnis der 3D-Verlaufsmessung durch eine zusätzliche Hydrostatische Höhenmessung verifiziert. Dabei handelt es sich um eine Methode, die die Höhe von Rohrnetzen mit einer Genauigkeit von ± 1 cm ermittelt.
Ergebnis
Die geodätisch exakte Lagevermessung abwassertechnischer Anlagen leistete einen wertvollen Beitrag für eine wirtschaftliche und nachhaltigen Sanierungsplanung. Die Rohrverlaufsmessung lieferte xyz-Koordinaten der Leitungen und vervollständigt damit die Information über das inspizierte Netz. Der generierte Lageplan der verzweigten Anschlussleitungen erleichtert das Auffinden des Rohrs für eventuelle Sanierungsmaßnahmen oder sonstige bauliche Planungen.
Unternehmensvorstellungen
Das Ingenieurbüro S. Kämpfer hat sich auf Kanalzustandsklassifizierung, Kanalzustandsbewertung sowie Kanalsanierungskonzepte spezialisiert.
Die Kanal Wambach GmbH ist ein erfahrener Dienstleister rund um den Kanal mit 50 Mitarbeitenden und 35 Einsatzfahrzeugen aus Neuwied.
