Mit der 360-Grad-Kameratechnologie kann der Scanvorgang unabhängig von der Anzahl der Ereignisse im Rohr erfolgen. Die Befahrung wird damit zeitlich planbar.
Trennung von Inspektion und Auswertung
Die Rohrinnenansicht eines 15 km langen Hauptkanals mit Rohrdimensionen von DN 200 bis DN 1300 sollte für ein Kanalkataster 100% vollständig in Ultra-HD erfasst werden.
Beteiligte Systeme und Technologien
Herausforderung

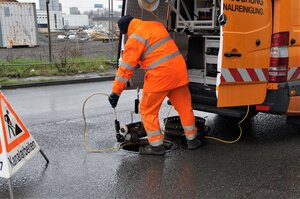

Die Störung der öffentlichen Wege sollte durch eine möglichst kurze Verweildauer des Inspektionsfahrzeugs auf der Straße auf ein Minimum reduziert werden. Zügiges Inspizieren war zudem gefordert, weil die Arbeit in stark wasserführenden Kanälen stattfand. Es wurde mit Absperrblasen gearbeitet. Für eine Flutung in Frage kommende Stauraumbecken verfügten nur über begrenzten Speicher.
Lösung

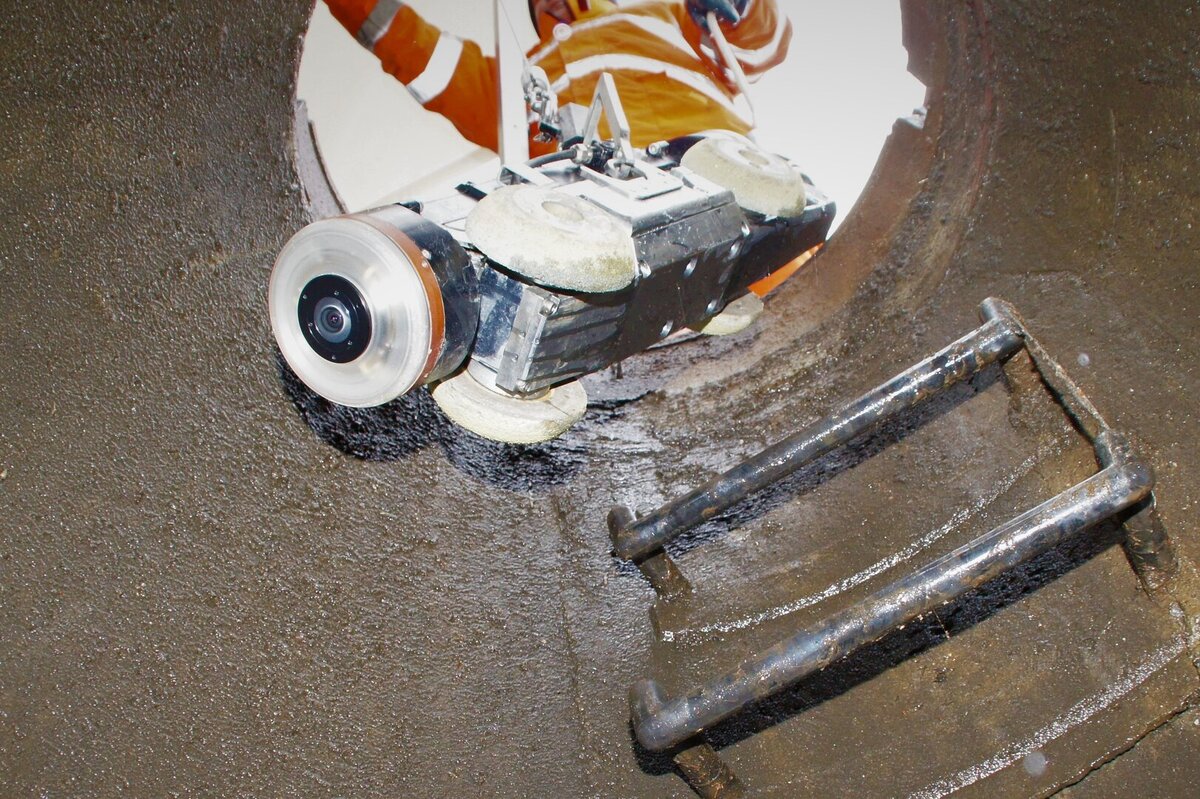

Während herkömmliche Inspektionsanlagen Videofilme erzeugen, die die gewählten Blickrichtungen des Inspekteurs wiedergeben, erhält man als Untersuchungsergebnis der Befahrung mit der PANORAMO einen lückenlosen Film, der das gesamte Innere der befahrenen Rohrleitung umfasst.
Da der Scanvorgang unabhängig von der Anzahl der Ereignisse im Rohr erfolgt, ist die Befahrung von Abwasserkanälen mit der PANORAMO 4K zeitlich planbar. Die Zustandserfassung lässt sich losgelöst von der Kanalbefahrung jederzeit im Büro und nach individuellen Gesichtspunkten durchführen.
Ergebnis
Es wurden mindestens 4 bis 6 Haltungen mit der PANORAMO 4K befahren, während mit einer konventionellen Inspektionskamera lediglich 2 bis 3 Haltungen machbar gewesen wären.
Die Auswertung des PANORAMO-Films erfolgte im Büro. Der Betrachter könnte sich ohne Blickbegrenzung frei im Kanal bewegen, in jeder Position anhalten, 360° schwenken, zoomen, in Zuläufe und sogar rückwärts schauen. Sämtliche Objekte oder Schäden wie zum Beispiel Muffenversätze, einragende Stutzen und Infiltrationen konnten von allen Seiten genau betrachtet und auch vermessen werden.
Unternehmensvorstellung
Die Wurzeln der Röers GmbH reichen bis ins Jahr 1956 zurück. Mit über 60 Jahren Erfahrung im Kanal- und Tiefbau ist das in Münster ansässige Unternehmen für einen stetig gewachsenen Kundenkreis bestehend aus Städten und Gemeinden, Ingenieur- und Architektenbüros sowie privaten Haushalten rund um die Uhr im Einsatz. Dabei reichen die Aufträge von der Hausanschlussinspektion für ein Einfamilienhaus bis hin zur Kanalbestandsaufnahme für mehrere hundert km Hauptkanalnetz.
Grundlage dafür bilden eine 9 Einsatzfahrzeuge umfassende Firmenflotte und ein Team aus 27 Mitarbeitern, wovon 14 für den reibungslosen Betrieb von Abwasserkanälen zuständig sind. Geschäftsführer für den Bereich der Kanaldienstleistungen ist Martin Röers, der den Betrieb im Sinne seines Vaters seit 1992 erfolgreich fortführt.
