Schachtinspektion im "Bauwerk des Jahres 2021" in Tschechien
Auftrag

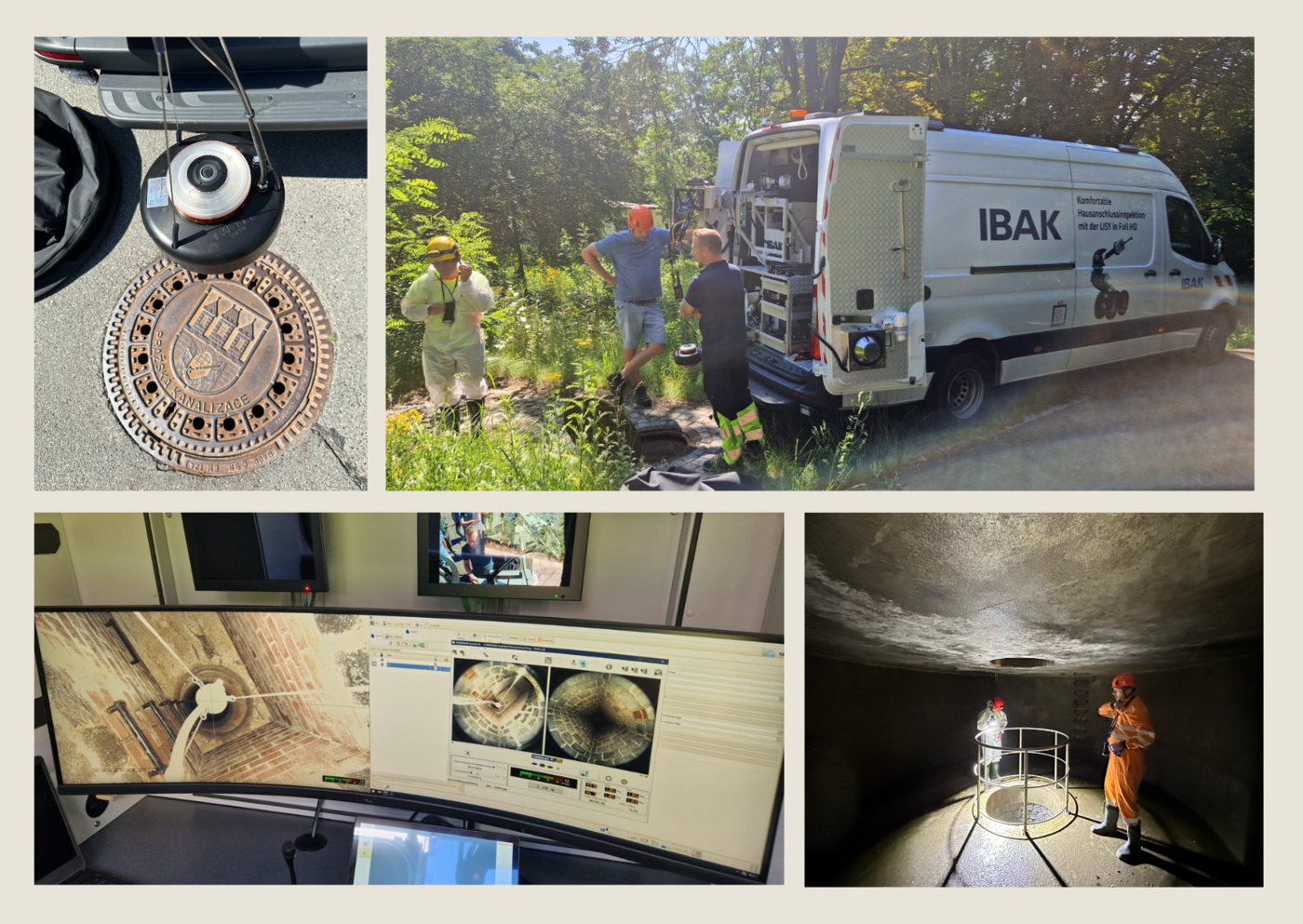

Die Stadtentwässerung Prag ließ das imposante Schachtobjekt mit dem Inspektionssystem PANORAMO SI 4K untersuchen. IBAK nutzte den Praxisfall, um der Frage nachzugehen, ob die Datenqualität des PANORAMO-Scans ausreicht, einen digitalen Zwilling zu erstellen, der sowohl die Geometrie als auch die Textur der Bauwerksoberfläche realitätsgetreu wiedergibt.
Besonderheit
Der Schacht ist als monolithisches Stahlbetonrohr mit einem lichten Durchmesser von 5,25 m ausgeführt und erreicht eine Gesamttiefe von 35,50 m.
Lösung
Eine 3D-Rekonstruktion ist ein Prozess, bei dem dreidimensionale digitale Modelle von physischen Objekten oder Umgebungen erstellt werden. Dies geschieht durch die Erfassung und Verarbeitung von Daten deren Quelle z.B. Stereo-Kamerabilder sein können, wie die der PANORAMO SI 4K. Da die Bilder bei diesem Inspektionssystem von zwei Kameras aufgenommen werden, die in einem bestimmten Abstand zueinander positioniert sind, wird die gleiche Szene aus unterschiedlichen Blickwinkeln mehrfach erfasst. Durch die Auswertung der Unterschiede zwischen den Bildern kann die Tiefeninformation der Szene mit mathematischen Modellen berechnet werden. Das Ergebnis ist ein detailliertes 3D-Modell, das die Form, Struktur und darüber hinaus die Textur des Originals realitätsgetreu darstellt. Die visualisierte Darstellung von Schächten in 3D trägt dazu bei, Schwachstellen, Schäden und Abnutzungen frühzeitig zu erkennen und gezielt Maßnahmen zu ergreifen, bevor größere Probleme auftreten. Dies unterstützt die Entscheidungsfindung von Ingenieuren, Stadtplanern und anderen Beteiligten durch klare und anschauliche Datenpräsentationen.
Ergebnis

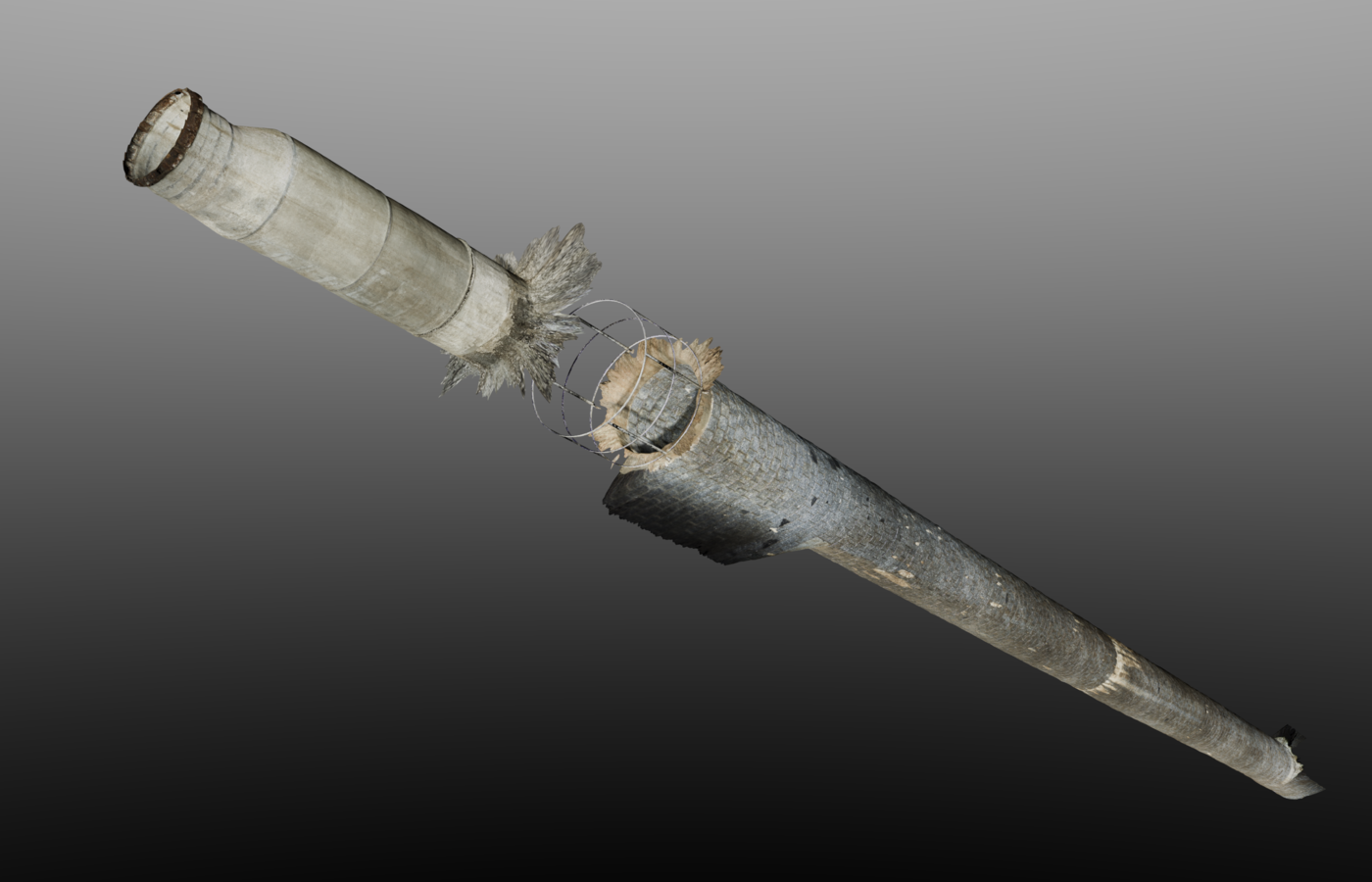

Aus den PANORAMO-Bilddaten konnte eine hochdichte "Punktewolke" generiert werden. Es konnte nachgewiesen werden, dass die Qualität der mit PANORAMO generierten Scans ausreicht, um einen komplexen digitalen Zwilling zu erstellen. Die herausragende Datenqualität, die bereits seit 16 Jahren mit der PANORAMO SI generiert werden kann, hat ihre Zukunftsfähigkeit und Präzision bewiesen.
Unternehmensvorstellung
Vodovody a kanalizace Jablonné nad Orlicí A.S., IBAKs Vertriebs- und Servicepartner für Tschechien, gehört zu den ersten Unternehmen, die außerhalb Deutschlands PANORAMO für Hauptleitungen vertrieben haben und ist damit überzeugter Wegbereiter der 360-Grad-Kameratechnologie.
