Die robotergeführte Höchstdruck-Wasserstrahltechnik wird nicht nur gegen Betonverschlüsse, sondern auch bei anderen ausgedehnten festen Anhaftungen oder Fremdkörpern erfolgreich eingesetzt.
Modernisierung der VfB-Arena in Stuttgart
Beteiligte Systeme und Technologien
- MicroGator Fahrzeugsystem mit MicroGator GT, CutterCam und falch Höchstdruck-Wasserstrahldüse
- IKAS evolution
Auftrag

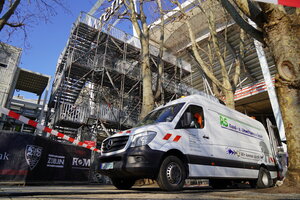

Die Stadion NeckarPark GmbH & Co. KG beauftragte die Arbeitsgemeinschaft 1893 Ed. Züblin AG/ROM Technik GmbH & Co. KG mit der Modernisierung der Mercedes-Benz Arena. Im Zuge der umfangreichen Arbeiten im Stuttgarter Stadion wurde für den neuen Haupttribünen-Unterrang im Januar 2023 eine 400 Kubikmeter große Betonplatte verlegt. Die RS Kanal- und Umweltservice GmbH wurde daraufhin in die Arena gerufen, um den Durchfluss von 6 Haltungen im Kreisprofil in den Rohrdimensionen von DN 200 bis DN 800 wiederherzustellen.
Herausforderung
Die Haltungen waren über eine Gesamtlänge von 400 Meter vollständig mit Beton verschlossen und da sie unter anderem unmittelbar unter dem Haupteingang für VIP-Gäste verlaufen, sollte die Entfernung des Betons grabenlos erfolgen. Zudem musste der Spielbetrieb während der Bauarbeiten aufrecht gehalten werden, so dass eine zügige Instandsetzung der Haltungen notwendig war.
Lösung
Es wird ein Höchstdruck-Wasserstrahl erzeugt, indem Wasser mit sehr hoher Austrittsgeschwindigkeit durch eine Düse mit geringem Durchmesser geleitet wird. Das Wasser steht dabei unter hohem Druck, der je nach Anwendung zwischen einigen Hundert und bis zu 2500 bar liegen kann. Die kinetische Energie des auf diese Weise erzeugten Wasserstrahls reicht aus, um verschiedenste Materialien wie Stahl, Beton, Kunststoffe und Versinterungen zu schneiden oder ihre Oberfläche abzutragen.

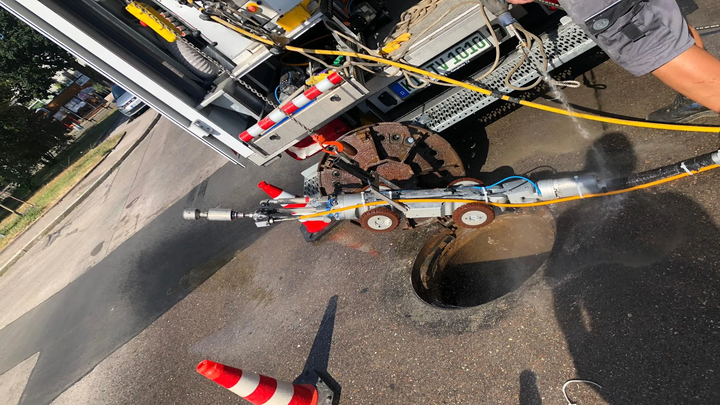

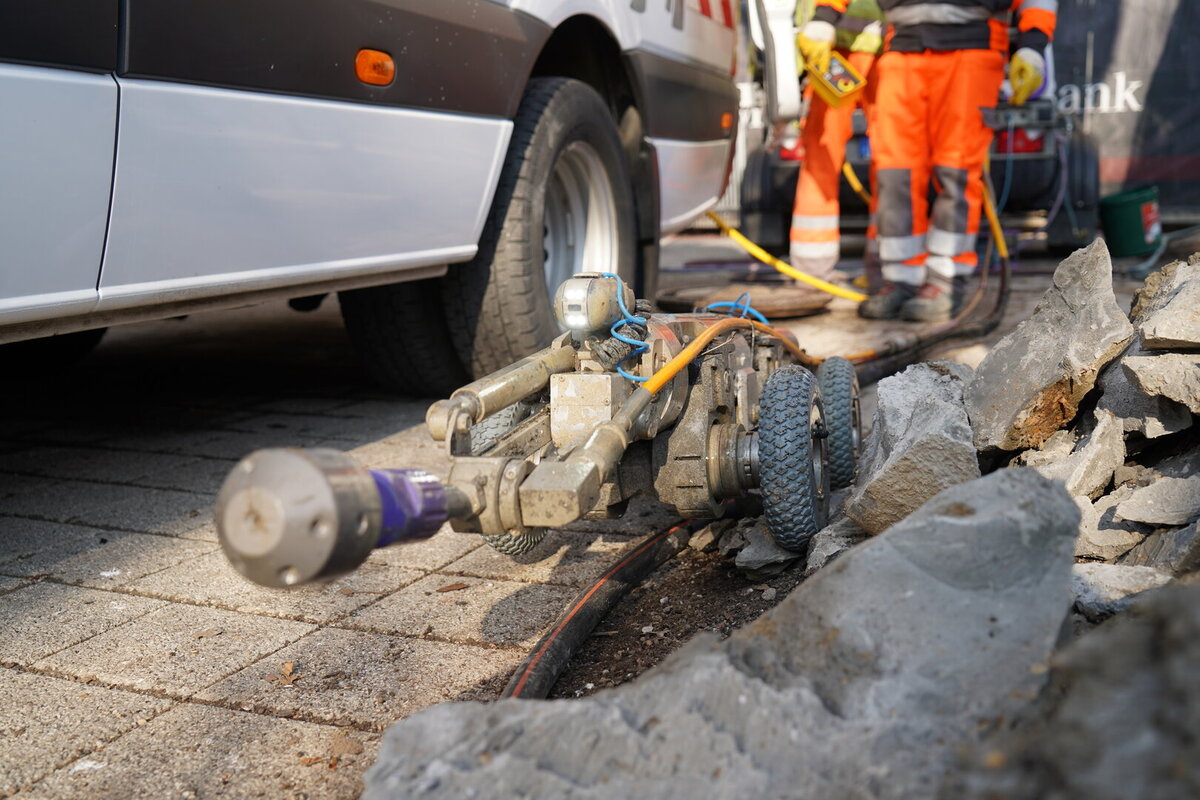

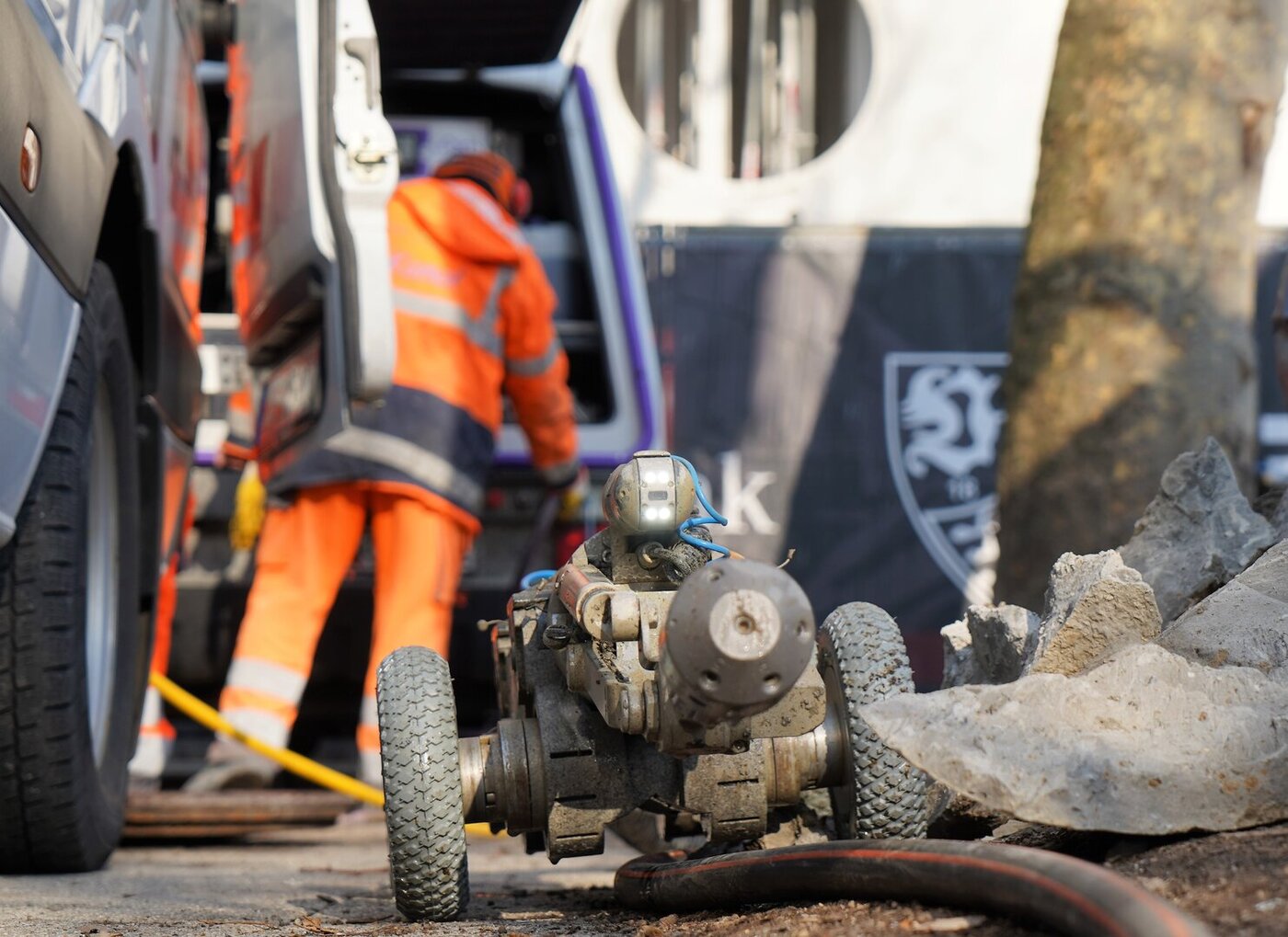

Um einen Höchstdruck-Wasserstrahl im Kanal einsetzen zu können, betreibt die RS Kanal- und Umweltservice GmbH eine drehbar gelagerte Düse an dem IBAK-Robotics-MicroGator-Geräteträger. Dieser besteht aus dem Fahrwagen, der Steuerungstechnik und der Farbschwenkkopfkamera des elektrischen Fräsroboters MicroGator. Anstelle der Anbindung für den Fräsmotor tritt eine bewegliche Werkzeuganbindung, die eine Düse aufnehmen und den Höchstdruck-Wasserschlauch mitführen kann. Die Anbindung ermöglicht ein Kippen, Schwenken und Neigen des Werkzeuges, in diesem Fall von rotierenden Wasserstrahldüsen der Firma falch. Tobias Sigel arbeitet mit der in einen Fahrzeuganhänger integrierten falch-Anlage "trail jet 125". Damit können 11 bis 26 Liter Wasser pro Minute gefördert und der Wasserdruck stufenlos von 600 bar auf bis zu 2500 bar komprimiert werden. Durch den 400 Liter Wassertank kann er bei Bedarf kurzzeitig autark ohne Wasserzufuhr arbeiten.
Ergebnis
Die meterlange Verstopfung konnte Rohrsubstanz-schonend, schnell und wirtschaftlich beseitigt werden. Einmal mehr sieht er mit dem Ergebnis in Stuttgart bestätigt, dass die Wasserstrahltechnik bei großflächigen und massiven Fremdkörpern im Kanal die wirtschaftlichste Variante ist.

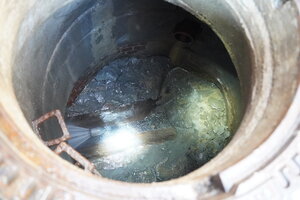

Eine visuelle Kontrolle des Arbeitsfortschrittes war über die Beobachtungskamera CutterCam am MicroGator-Geräteträger gegeben. Während des Abtragens entstehender Schmutz beseitigte Costel durch Verschwenken der Kamera über eine Gummilippe. Darüber kontrollierte der Operator auch in Stuttgart den Fortschritt der Abtragleistung. Je nach Bedarf dosierte er den Wasserdruck und stellte die Position der Düse gezielt auf den zu bearbeitenden Bereich ein. Auf diese Weise entfernte die RS Kanal- und Umweltservice GmbH unter der Stuttgarter Arena innerhalb von 2 Monaten insgesamt 35 Tonnen grabenlos aus dem Kanal über eine Stecke von 400 Metern.
Unternehmensvorstellung
Die RS Kanal- und Umweltservice GmbH ist Vorreiter in der Anwendung von falch-Düsen am Geräteträger MicroGator des Herstellers IBAK Robotics. Seit 2017 bewährt sich die Kombination aus Kanalrobotik und Höchstdruck-Wasserstrahl für das Unternehmen aus Balingen. Zwei Fahrzeuge, die sowohl mit dem Fräsroboter MicroGator als auch mit dem MicroGator-Geräteträger für die Höchstdruck-Wasserstrahltechnik ausgestattet sind, hat Geschäftsführer Tobias Sigel im Dauereinsatz. Im Juni 2021 übernahm er gemeinsam mit seiner Schwester Natalie Fritz das Unternehmen. Das 28-köpfige Team führt Inspektions- und Reinigungsarbeiten unter anderem für Landratsämter, Industriefirmen und private Auftraggeber aus, darunter sind beispielsweise der 24-Stunden-Dienst für den Stuttgarter Flughafen sowie turnusmäßige Einsätze auf Autobahnen und in Tunneln. Fräsaufträge wie dieser im VfB-Stadion machen etwa 40 Prozent der Aufträge aus.
